欧式箱变和美式箱变的区别在哪?

信息来源:http://www.wanyedadq.com/ 作者:武汉交流配电箱厂家 发布时间:2022-04-25

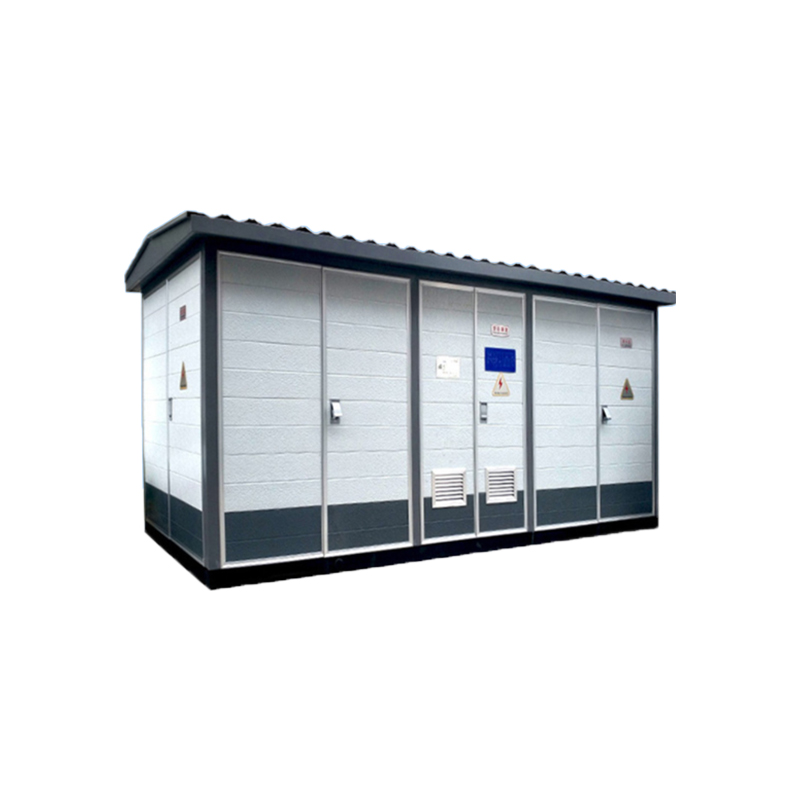

一般来说,我们可以根据外型迅速区别美式箱变和美式箱变。并且,因为美式箱变和美式箱变的结构特征和稳定性不一样,运用场所也不一样。实际区别如下所示: 欧式箱变白1.jpg

1)欧美国家两室布线方式的区别:  美国箱式变压器一般有一两个10KV进线,低电压小组出线电缆线,4~6有单独变电器,变压器一般为500KVA~800KVA。当欧洲箱式变压器为单独变压器时,有两个10KV进线,单个变压器一般为500KVA~800KVA,低电压小组出线电缆线一般为4~6路。2个变压器有两个10KV进线,每一个变压器为500KVA~800KKVA,低电压小组出线电缆线一般为8~12。

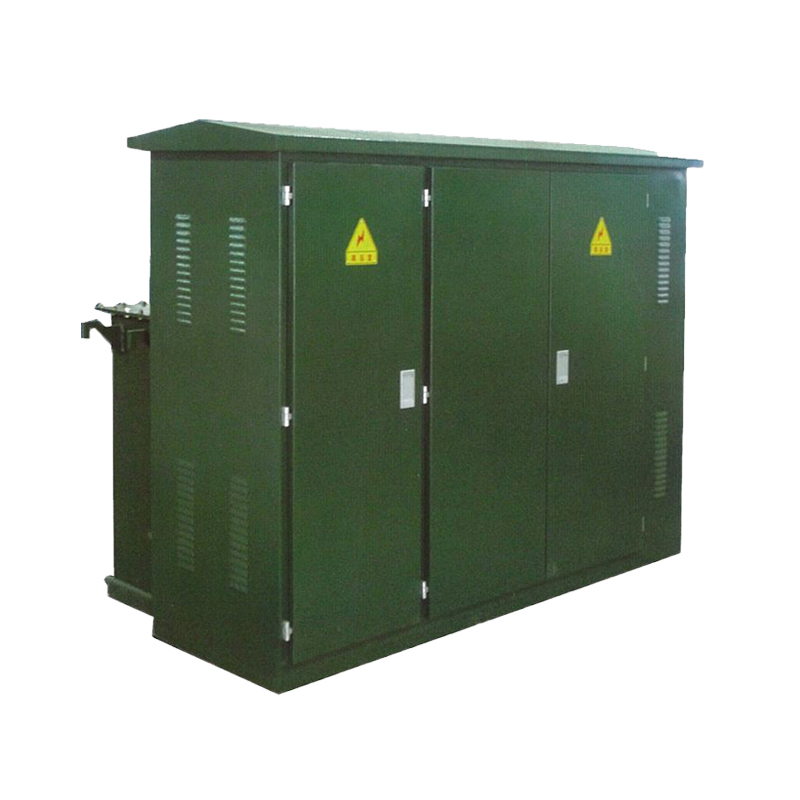

2)欧美国家两室箱变内关键构件的区别:  美式箱式变压器一般由变电器、10KV环网电源开关、10KV电缆线电源插头、低电压桩帽箱等关键零部件构成。它具备体型小、低成本、安裝便捷等优势。欧式古典箱式变压器关键由变电器、10KV环网高压开关柜、电力电容器、低压开关等关键零部件构成,等同于将三型站的机器设备紧密安裝在金属材料箱里,使三型站微型化。欧式古典箱式变压器的容积超过美式箱式变压器,成本费超过美式箱式变压器。 美式箱变1白.jpg

3)欧美国家两式箱变的优点和缺点:

美国箱式变压器具备体型小、占地总面积小、安裝便捷、掩藏便捷、与社区环境融洽等优势。它可以减少电缆线的长度,降低配电线路耗损,减少配电设备成本费。美式箱式变压器的不足之处是配电稳定性低;沒有电动式组织,配电自动化设备没法提升;沒有电力电容器设备,不利降低配电线路耗损;噪声高过三级站和五级站,由于三级站和五级站将变电器置放在房间内,具有隔音降噪功效;除此之外,三级站和五级站的集中化电磁波辐射溶解为多一点辐射源;因为不一样容积箱变电器的土建工程基本不一样,箱变容积不方便;当箱变负载或客户容积提升时,土建工程必须复建,断电时间长,提升工程项目难度系数。

欧式古典箱式变压器的特点是噪声相当于三型站和一型站,辐射源小于美式箱式变压器,由于欧式古典箱式变压器在金属材料箱里具有拦截功效,可以设定配电自动化,不但具备三型站和一型站的优势,并且具备美式箱式变压器的具体优势。但不足之处是容积大,不利安裝,对社区环境合理布局有一定危害。

一般来说,美国和欧洲都是有各种各样缺陷,但由于科学技术的发展、配电自动化、电容补偿等前沿技术的持续运用,箱变将替代传统的的土房配电站,变成供电系统不可缺少的构成部分。
